Page 79 - DISS_NYRKOVA

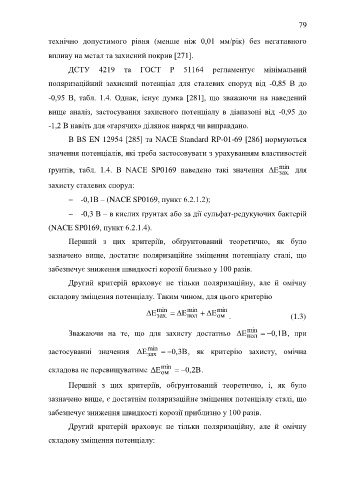

79

технічно допустимого рівня (менше ніж 0,01 мм/рік) без негативного

впливу на метал та захисний покрив 271.

ДСТУ 4219 та ГОСТ Р 51164 регламентує мінімальний

поляризаційний захисний потенціал для сталевих споруд від -0,85 В до

-0,95 В, табл. 1.4. Однак, існує думка 281, що зважаючи на наведений

вище аналіз, застосування захисного потенціалу в діапазоні від -0,95 до
-1,2 В навіть для «гарячих» ділянок навряд чи виправдано.

В BS EN 12954 [285] та NACE Standard RP-01-69 [286] нормуються

значення потенціалів, які треба застосовувати з урахуванням властивостей

ґрунтів, табл. 1.4. В NACE SP0169 наведено такі значення ΔE min для
зах.

захисту сталевих споруд:

 -0,1В – (NACE SP0169, пункт 6.2.1.2);

 -0,3 В – в кислих ґрунтах або за дії сульфат-редукуючих бактерій

(NACE SP0169, пункт 6.2.1.4).

Перший з цих критеріїв, обґрунтований теоретично, як було

зазначено вище, достатнє поляризаційне зміщення потенціалу сталі, що

забезпечує зниження швидкості корозії близько у 100 разів.

Другий критерій враховує не тільки поляризаційну, але й омічну

складову зміщення потенціалу. Таким чином, для цього критерію

ΔE min  ΔE min  ΔE min . (1.3)
ом
зах.
пол
Зважаючи на те, що для захисту достатньо ΔE min   0,1В, при
пол

застосуванні значення ΔE min   0,3В, як критерію захисту, омічна
зах

складова не перевищуватиме ΔE min   0,2В.
ом
Перший з цих критеріїв, обґрунтований теоретично, і, як було

зазначено вище, є достатнім поляризаційне зміщення потенціалу сталі, що

забезпечує зниження швидкості корозії приблизно у 100 разів.
Другий критерій враховує не тільки поляризаційну, але й омічну

складову зміщення потенціалу:
