51

Проведені також розрахунки методом скінченних елементів про вплив

розміру отворів r на КІН в пластині з двоякоперіодичною системою

отворів з тріщинами (рис. 2.7). Як видно із наведених на рис. 2.7 даних,

вплив отвору буде мало впливати на КІН, якщо r l  0,7 . Таким чином,
/
результати розрахунків методом скінченних елементів задачі про

двоякоперіодичну систему отворів з тріщинами на їх контурі (рис. 2.3)

дають підстави для заміни цих дефектів системою колінеарних тріщин з

незначною похибкою, яка піде в запас міцності в розрахунках.

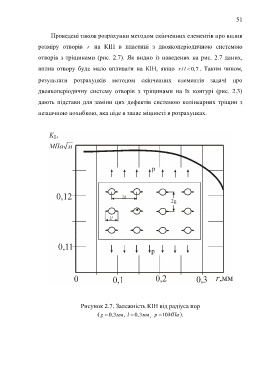

Рисунок 2.7. Залежність КІН від радіуса пор
( g  0,3мм, l  0,3мм p  10МПа ).
,
