46

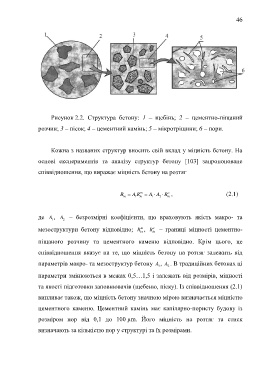

Рисунок 2.2. Структура бетону: 1 – щебінь; 2 – цементно-піщаний

розчин; 3 – пісок; 4 – цементний камінь; 5 – мікротріщини; 6 – пори.

Кожна з названих структур вносить свій вклад у міцність бетону. На

основі експериментів та аналізу структур бетону [103] запропоноване

співвідношення, що виражає міцність бетону на розтяг

R  A R  A A R 2  bt c , (2.1)
m
bt
1
bt
1

де A , A – безрозмірні коефіцієнти, що враховують якість макро- та
2
1
мезоструктури бетону відповідно; R , R – границі міцності цементно-
m
c
bt
bt
піщаного розчину та цементного каменю відповідно. Крім цього, це
співвідношення вказує на те, що міцність бетону на розтяг залежить від

параметрів макро- та мезоструктур бетону A , A . В традиційних бетонах ці
2
1
параметри змінюються в межах 0,5…1,5 і залежать від розмірів, міцності

та якості підготовки заповнювачів (щебеню, піску). Із співвідношення (2.1)

випливає також, що міцність бетону значною мірою визначається міцністю

цементного каменю. Цементний камінь має капілярно-пористу будову із

розміром пор від 0,1 до 100 μm. Його міцність на розтяг та стиск

визначають за кількістю пор у структурі та їх розмірами.
