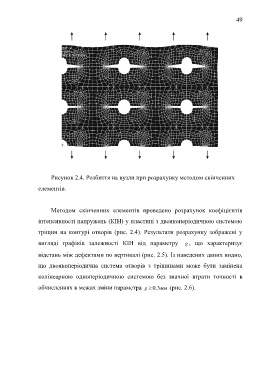

Рисунок 2.4. Розбиття на вузли при розрахунку методом скінченних

елементів.

Методом скінченних елементів проведено розрахунок коефіцієнтів

інтенсивності напружень (КІН) у пластині з двоякоперіодичною системою

тріщин на контурі отворів (рис. 2.4). Результати розрахунку зображені у

вигляді графіків залежності КІН від параметру. g , що характеризує

відстань між дефектами по вертикалі (рис. 2.5). Із наведених даних видно,

що двоякоперіодична система отворів з тріщинами може бути замінена

колінеарною одноперіодичною системою без значної втрати точності в

обчисленнях в межах зміни параметра g  0,3мм (рис. 2.6).
