Page 64 - Dys

64

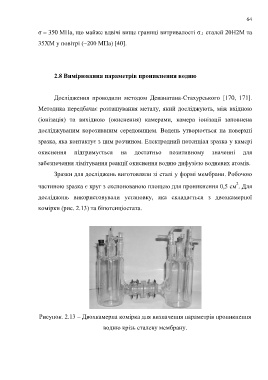

σ = 350 МПа, що майже вдвічі вище границі витривалості σ -1 сталей 20Н2М та

35ХМ у повітрі (⁓200 МПа) [40].

2.8 Вимірювання параметрів проникнення водню

Дослідження проводили методом Деванатана-Стахурського [170, 171].

Методика передбачає розташування металу, який досліджують, між вхідною

(іонізація) та вихідною (окиснення) камерами, камера іонізації заповнена

досліджуваним корозиввним середовищем. Водень утворюється на поверхні

зразка, яка контактує з цим розчином. Електродний потенціал зразка у камері

окиснення підтримується на достатньо позитивному значенні для

забезпечення лімітування реакції окиснення водню дифузією водневих атомів.

Зразки для досліджень виготовляли зі сталі у формі мембрани. Робочою

2
частиною зразка є круг з експонованою площею для проникнення 0,5 см . Для

досліджень використовували установку, яка складається з двохкамерної

комірки (рис. 2.13) та біпотенціостата.

Рисунок. 2.13 – Двохкамерна комірка для визначення параметрів проникнення

водню крізь сталеву мембрану.
