Page 60 - ЛІТЕРАТУРНИЙ ОГЛЯД

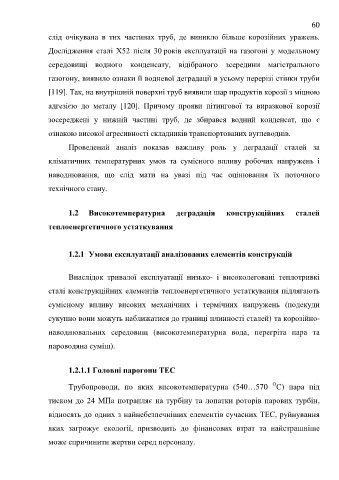

60

слід очікувана в тих частинах труб, де виникло більше корозійних уражень.

Дослідження сталі Х52 після 30 років експлуатації на газогоні у модельному

середовищі водного конденсату, відібраного зсередини магістрального

газогону, виявило ознаки її водневої деградації в усьому перерізі стінки труби

[119]. Так, на внутрішній поверхні труб виявили шар продуктів корозії з міцною

адгезією до металу [120]. Причому прояви пітингової та виразкової корозії

зосереджені у нижній частині труб, де збирався водний конденсат, що є

ознакою високої агресивності складників транспортованих вуглеводнів.

Проведений аналіз показав важливу роль у деградації сталей за

кліматичних температурних умов та сумісного впливу робочих напружень і

наводнювання, що слід мати на увазі під час оцінювання їх поточного

технічного стану.

1.2 Високотемпературна деградація конструкційних сталей

теплоенергетичного устаткування

1.2.1 Умови експлуатації аналізованих елементів конструкцій

Внаслідок тривалої експлуатації низько- і високолеговані теплотривкі

сталі конструкційних елементів теплоенергетичного устаткування підлягають

сумісному впливу високих механічних і термічних напружень (подекуди

сукупно вони можуть наближатися до границі плинності сталей) та корозійно-

наводнювальних середовищ (високотемпературна вода, перегріта пара та

пароводяна суміш).

1.2.1.1 Головні парогони ТЕС

О
Трубопроводи, по яких високотемпературна (540…570 С) пара під
тиском до 24 МПа потрапляє на турбіну та лопатки роторів парових турбін,

відносять до одних з найнебезпечніших елементів сучасних ТЕС, руйнування

яких загрожує екології, призводить до фінансових втрат та найстрашніше

може спричинити жертви серед персоналу.
