Page 59 - ЛІТЕРАТУРНИЙ ОГЛЯД

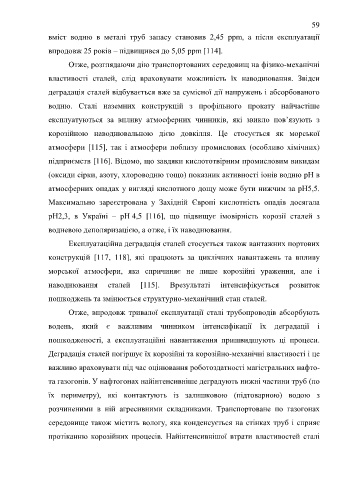

59

вміст водню в металі труб запасу становив 2,45 ppm, а після експлуатації

впродовж 25 років – підвищився до 5,05 ppm [114].

Отже, розглядаючи дію транспортованих середовищ на фізико-механічні

властивості сталей, слід враховувати можливість їх наводнювання. Звідси

деградація сталей відбувається вже за сумісної дії напружень і абсорбованого

водню. Сталі наземних конструкцій з профільного прокату найчастіше

експлуатуються за впливу атмосферних чинників, які звикло пов’язують з

корозійною наводнювальною дією довкілля. Це стосується як морської

атмосфери [115], так і атмосфери поблизу промислових (особливо хімічних)

підприємств [116]. Відомо, що завдяки кислототвірним промисловим викидам

(оксиди сірки, азоту, хлороводню тощо) показник активності іонів водню рН в

атмосферних опадах у вигляді кислотного дощу може бути нижчим за рН5,5.

Максимально зареєстрована у Західній Європі кислотність опадів досягала

рН2,3, в Україні – рН 4,5 [116], що підвищує імовірність корозії сталей з

водневою деполяризацією, а отже, і їх наводнювання.

Експлуатаційна деградація сталей стосується також вантажних портових

конструкцій [117, 118], які працюють за циклічних навантажень та впливу

морської атмосфери, яка спричиняє не лише корозійні ураження, але і

наводнювання сталей [115]. Врезультаті інтенсифікується розвиток
пошкоджень та змінюється структурно-механічний стан сталей.

Отже, впродовж тривалої експлуатації сталі трубопроводів абсорбують
водень, який є важливим чинником інтенсифікації їх деградації і

пошкодженості, а експлуатаційні навантаження пришвидшують ці процеси.
Деградація сталей погіршує їх корозійні та корозійно-механічні властивості і це

важливо враховувати під час оцінювання роботоздатності магістральних нафто-

та газогонів. У нафтогонах найінтенсивніше деградують нижні частини труб (по

їх периметру), які контактують із залишковою (підтоварною) водою з

розчиненими в ній агресивними складниками. Транспортоване по газогонах

середовище також містить вологу, яка конденсується на стінках труб і сприяє

протіканню корозійних процесів. Найінтенсивнішої втрати властивостей сталі
