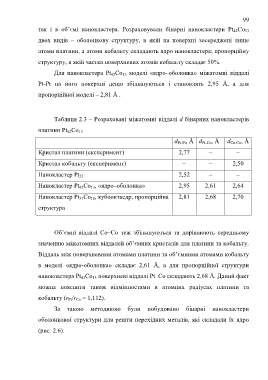

Page 99 - Korniy_dyser

99

так і в об’ємі нанокластера. Розраховували бінарні нанокластери Pt 42Co 13
двох видів – оболонкову структуру, в якій на поверхні зосереджені лише

атоми платини, а атоми кобальту складають ядро нанокластера; пропорційну
структуру, в якій частка поверхневих атомів кобальту складає 50%.

Для нанокластера Pt 42Co 13 моделі «ядро–оболонка» міжатомні віддалі
Pt-Pt на його поверхні дещо збільшуються і становлять 2,95 Å, а для

пропорційної моделі – 2,81 Å .

Таблиця 2.3 – Розраховані міжатомні віддалі d бінарних нанокластерів

платини Pt 42Co 13

d Pt-Pt, Å d Pt-Co, Å d Co-Co, Å

Кристал платини (експеримент) 2,77 – –

Кристал кобальту (експеримент) – – 2,50

Нанокластер Pt 55 2,52 – –

Нанокластер Pt 42Co 13, «ядро–оболонка» 2,95 2,61 2,64

Нанокластер Pt 37Co 18, кубооктаедр, пропорційна 2,81 2,68 2,70

структура

Об’ємні віддалі Со–Со теж збільшуються та дорівнюють середньому

значенню міжатомних віддалей об’ємних кристалів для платини та кобальту.

Віддаль між поверхневими атомами платини та об’ємними атомами кобальту

в моделі «ядро-оболонка» складає 2,61 Å, а для пропорційної структури

нанокластера Pt 42Co 13 поверхневі віддалі Pt–Co складають 2,68 Å. Даний факт

можна пояснити також відмінностями в атомних радіусах платини та

кобальту (r Pt/r Co = 1,112).

За такою методикою були побудовано бінарні нанокластери

оболонкової структури для решти перехідних металів, які складали їх ядро

(рис. 2.6).
