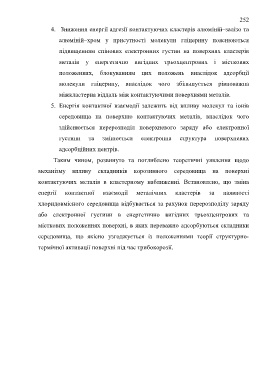

Page 252 - Korniy_dyser

252

4. Зниження енергії адгезії контактуючих кластерів алюміній–залізо та
алюміній–хром у присутності молекули гліцерину пояснюються

підвищенням спінових електронних густин на поверхнях кластерів
металів у енергетично вигідних трьохцентрових і місткових

положеннях, блокуванням цих положень внаслідок адсорбції
молекули гліцерину, внаслідок чого збільшується рівноважна

міжкластерна віддаль між контактуючими поверхнями металів.

5. Енергія контактної взаємодії залежить від впливу молекул та іонів

середовища на поверхню контактуючих металів, внаслідок чого

здійснюється перерозподіл поверхневого заряду або електронної

густини та змінюється електронна структура поверхневих

адсорбційних центрів.

Таким чином, розвинуто та поглиблено теоретичні уявлення щодо

механізму впливу складників корозивного середовища на поверхні

контактуючих металів в кластерному наближенні. Встановлено, що зміна

енергії контактної взаємодії металічних кластерів за наявності

хлоридовмісного середовища відбувається за рахунок перерозподілу заряду

або електронної густини в енергетично вигідних трьохцентрових та

місткових положеннях поверхні, в яких переважно адсорбуються складники

середовища, що якісно узгоджується із положеннями теорії структурно-

термічної активації поверхні під час трибокорозії.
