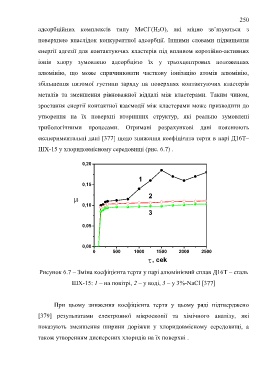

Page 250 - Korniy_dyser

250
–
адсорбційних комплексів типу MeCl (H 2O), які міцно зв’язуються з
поверхнею внаслідок конкурентної адсорбції. Іншими словами підвищення

енергії адгезії для контактуючих кластерів під впливом корозійно-активних
іонів хлору зумовлено адсорбцією їх у трьохцентрових положеннях

алюмінію, що може спричинювати часткову іонізацію атомів алюмінію,
збільшення питомої густини заряду на поверхнях контактуючих кластерів

металів та зменшення рівноважної віддалі між кластерами. Таким чином,

зростання енергії контактної взаємодії між кластерами може призводити до

утворення на їх поверхні вторинних структур, які реально зумовлені

трибологічними процесами. Отримані розрахункові дані пояснюють

експериментальні дані [377] щодо зниження коефіцієнта тертя в парі Д16Т–

ШХ-15 у хлоридовмісному середовищі (рис. 6.7) .

0,20

1
0,15

2

0,10

3

0,05

0,00
0 500 1000 1500 2000 2500
 , cek

Рисунок 6.7 – Зміна коефіцієнта тертя у парі алюмінієвий сплав Д16Т – сталь

ШХ-15: 1 – на повітрі, 2 – у воді, 3 – у 3%-NaCl [377]

При цьому зниження коефіцієнта тертя у цьому ряді підтверджено

[379] результатами електронної мікроскопії та хімічного аналізу, які

показують зменшення ширини доріжки у хлоридовмісному середовищі, а

також утворенням дисперсних хлоридів на їх поверхні .
