Page 152 - Korniy_dyser

152

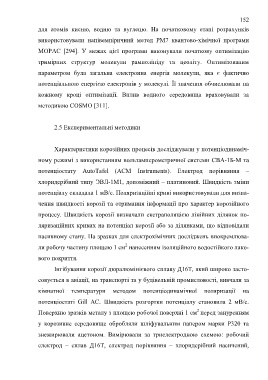

для атомів кисню, водню та вуглецю. На початковому етапі розрахунків
використовували напівемпіричний метод PM7 квантово-хімічної програми

MOPAC [294]. У межах цієї програми виконували початкову оптимізацію
тримірних структур молекули рамноліпіду та цеоліту. Оптимізованим

параметром була загальна електронна енергія молекули, яка є фактично
потенціальною енергією електронів у молекулі. Її значення обчислювали на

кожному кроці оптимізації. Вплив водного середовища враховували за

методикою COSMO [311].

2.5 Експериментальні методики

Характеристики корозійних процесів досліджували у потенціодинаміч-

ному режимі з використанням вольтамперометричної системи СВА-1Б-М та

потенціостату AutoTafel (ACM Instruments). Електрод порівняння –

хлоридсрібний типу ЭВЛ-1М1, допоміжний – платиновий. Швидкість зміни

потенціалу складала 1 мВ/с. Поляризаційні криві використовували для визна-

чення швидкості корозії та отримання інформації про характер корозійного

процесу. Швидкість корозії визначали екстраполяцією лінійних ділянок по-

ляризаційних кривих на потенціал корозії або за ділянками, що відповідали

пасивному стану. На зразках для електрохімічних досліджень виокремлюва-

2
ли робочу частину площею 1 см нанесенням ізоляційного водостійкого лако-
вого покриття.

Інгібування корозії дюралюмінієвого сплаву Д16Т, який широко засто-

совується в авіації, на транспорті та у будівельній промисловості, вивчали за

кімнатної температури методом потенціодинамічної поляризації на

потенціостаті Gill AC. Швидкість розгортки потенціалу становила 2 мВ/c.

2
Поверхню зразків металу з площею робочої поверхні 1 cм перед зануренням
у корозивне середовище обробляли шліфувальним папером марки Р320 та

знежирювали ацетоном. Вимірювали за триелектродною схемою: робочий

електрод – сплав Д16Т, електрод порівняння – хлоридсрібний насичений,
