Page 31 - Міністерство освіти і науки України

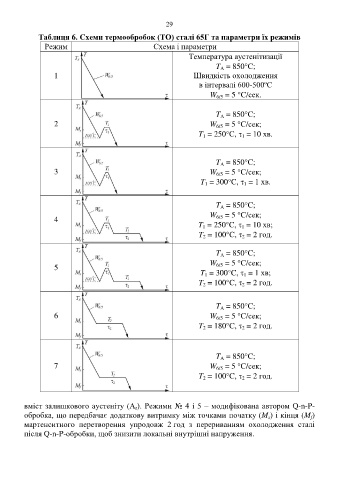

29

Таблиця 6. Схеми термообробок (ТО) сталі 65Г та параметри їх режимів
Режим Схема і параметри
Температура аустенітизації

T = 850C;
A
1 Швидкість охолодження
в інтервалі 600-500ºС
W = 5 C/сек.
6/5

T = 850C;
A
2 W = 5 C/сек;
6/5
T = 250C,  = 10 хв.
1
1

T = 850C;
A
3 W = 5 C/сек;
6/5
T = 300C,  = 1 хв.
1
1

T = 850C;
A
W = 5 C/сек;
4 6/5
T = 250C,  = 10 хв;
1
1
T = 100C,  = 2 год.
2
2

T = 850C;
A
W = 5 C/сек;
5 6/5
T = 300C,  = 1 хв;
1
1
T = 100C,  = 2 год.
2
2

T = 850C;
A
6 W = 5 C/сек;
6/5
T = 180C,  = 2 год.
2
2

T = 850C;
A
7 W = 5 C/сек;
6/5
T = 100C,  = 2 год.
2
2

вміст залишкового аустеніту (А ). Режими № 4 і 5 – модифікована автором Q-n-P-
r
обробка, що передбачає додаткову витримку між точками початку (M ) і кінця (M )
f
s
мартенситного перетворення упродовж 2 год з перериванням охолодження сталі
після Q-n-P-обробки, щоб знизити локальні внутрішні напруження.
