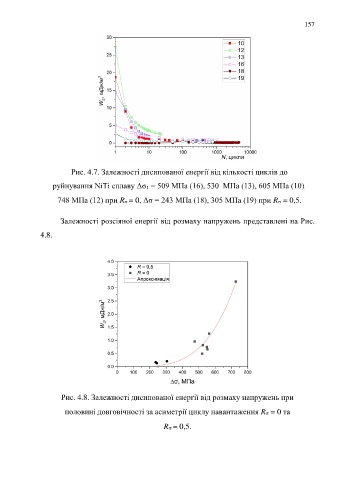

Page 157 - УДК

157

Рис. 4.7. Залежності дисипованої енергії від кількості циклів до

руйнування NiTi сплаву Δσ 1 = 509 МПа (16), 530 МПа (13), 605 МПа (10),

748 МПа (12) при R = 0, Δσ = 243 МПа (18), 305 МПа (19) при R = 0,5.

Залежності розсіяної енергії від розмаху напружень представлені на Рис.
4.8.

Рис. 4.8. Залежності дисипованої енергії від розмаху напружень при

половині довговічності за асиметрії циклу навантаження R = 0 та

R = 0,5.
