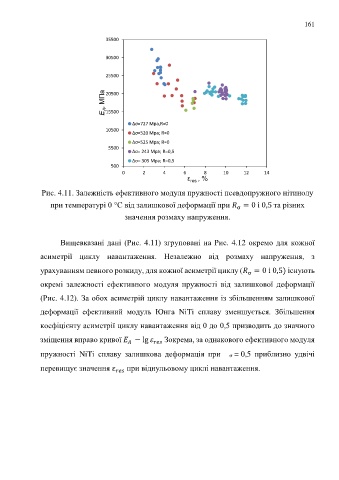

Рис. 4.11. Залежність ефективного модуля пружності псевдопружного нітинолу

при температурі 0 °С від залишкової деформації при = 0 і 0,5 та різних
σ
значення розмаху напруження.

Вищевказані дані (Рис. 4.11) згруповані на Рис. 4.12 окремо для кожної

асиметрії циклу навантаження. Незалежно від розмаху напруження, з

урахуванням певного розкиду, для кожної асиметрії циклу ( = 0 і 0,5) існують
σ
окремі залежності ефективного модуля пружності від залишкової деформації

(Рис. 4.12). За обох асиметрій циклу навантаження із збільшенням залишкової

деформації ефективний модуль Юнга NiTi сплаву зменшується. Збільшення

коефіцієнту асиметрії циклу навантаження від 0 до 0,5 призводить до значного

зміщення вправо кривої − lg Зокрема, за однакового ефективного модуля

пружності NiTi сплаву залишкова деформація при R = 0,5 приблизно удвічі

перевищує значення ε при віднульовому циклі навантаження.
