162

R=0
45500
R=0,5
40500
Степенева (R=0)
35500
Степенева (R=0,5)
30500
E A , MPa 25500

20500
15500

10500
5500

500
2 ε , % 20
res

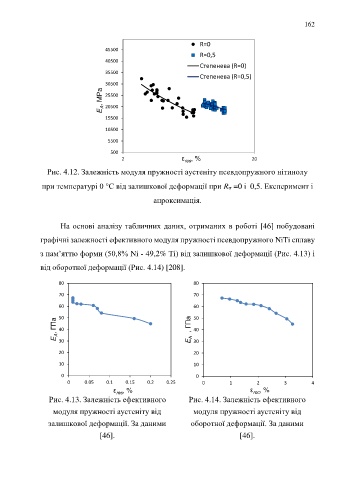

Рис. 4.12. Залежність модуля пружності аустеніту псевдопружного нітинолу

при температурі 0 °С від залишкової деформації при R =0 і 0,5. Експеримент і

апроксимація.

На основі аналізу табличних даних, отриманих в роботі [46] побудовані

графічні залежності ефективного модуля пружності псевдопружного NiTi сплаву

з пам’яттю форми (50,8% Ni - 49,2% Ti) від залишкової деформації (Рис. 4.13) і

від оборотної деформації (Рис. 4.14) [208].

80 80
70 70

60 60
50 50
E A , ГПа 40 , ГПа E A 40

30
30
20 20
10 10

0 0
0 0.05 0.1 0.15 0.2 0.25 0 1 2 3 4
ε , % ε , %
rec
res
Рис. 4.13. Залежність ефективного Рис. 4.14. Залежність ефективного
модуля пружності аустеніту від модуля пружності аустеніту від

залишкової деформації. За даними оборотної деформації. За даними
[46]. [46].
