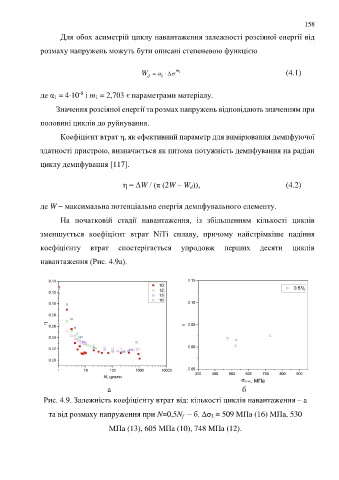

Page 158 - УДК

158

Для обох асиметрій циклу навантаження залежності розсіяної енергії від

розмаху напружень можуть бути описані степеневою функцією

W      m 1 (4.1)
d 1

-8
де α 1 = 410 і m 1 = 2,703 є параметрами матеріалу.
Значення розсіяної енергії та розмах напружень відповідають значенням при

половині циклів до руйнування.

Коефіцієнт втрат η, як ефективний параметр для вимірювання демпфуючої

здатності пристрою, визначається як питома потужність демпфування на радіан

циклу демпфування [117].

η = ΔW / (π (2W – W d)), (4.2)

де W  максимальна потенціальна енергія демпфувального елементу.

На початковій стадії навантаження, із збільшенням кількості циклів

зменшується коефіцієнт втрат NiTi сплаву, причому найстрімкіше падіння

коефіцієнту втрат спостерігається упродовж перших десяти циклів

навантаження (Рис. 4.9а).

a б

Рис. 4.9. Залежність коефіцієнту втрат від: кількості циклів навантаження – a

та від розмаху напруження при N=0,5N f – б. Δσ1 = 509 МПа (16) МПа, 530

МПа (13), 605 МПа (10), 748 МПа (12).
