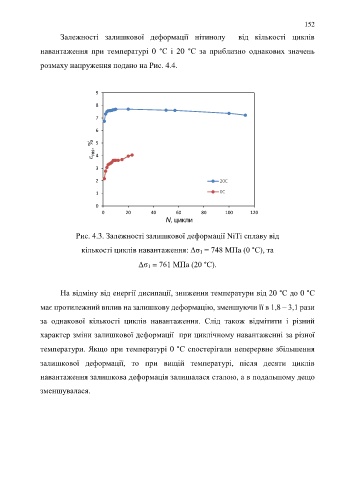

Залежності залишкової деформації нітинолу від кількості циклів
навантаження при температурі 0 °С і 20 °С за приблизно однакових значень
розмаху напруження подано на Рис. 4.4.
9
8
7
6
4 res , % 5
3
2 20С
1 0С
0
0 20 40 60 80 100 120
N, цикли
Рис. 4.3. Залежності залишкової деформації NiTi сплаву від
кількості циклів навантаження: Δσ 1 = 748 МПа (0 °С), та
Δσ 1 = 761 МПа (20 °С).
На відміну від енергії дисипації, зниження температури від 20 °С до 0 °С
має протилежний вплив на залишкову деформацію, зменшуючи її в 1,8 – 3,1 рази
за однакової кількості циклів навантаження. Слід також відмітити і різний
характер зміни залишкової деформації при циклічному навантаженні за різної
температури. Якщо при температурі 0 °С спостерігали неперервне збільшення
залишкової деформації, то при вищій температурі, після десяти циклів
навантаження залишкова деформація залишалася сталою, а в подальшому дещо
зменшувалася.
