Page 4 - Dys_Usov 2021
P. 4

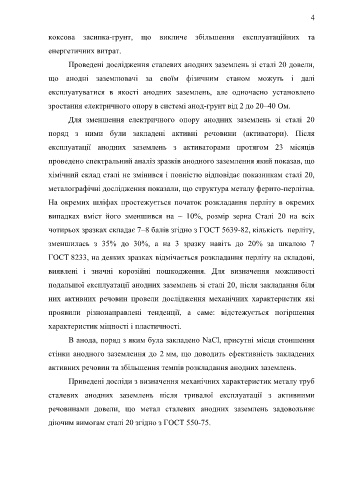

4
коксова засипка-грунт, що викличе збільшення експлуатаційних та
енергетичних витрат.
Проведені дослідження сталевих анодних заземлень зі сталі 20 довели,
що анодні заземлювачі за своїм фізичним станом можуть і далі
експлуатуватися в якості анодних заземлень, але одночасно установлено
зростання електричного опору в системі анод-грунт від 2 до 20–40 Ом.
Для зменшення електричного опору анодних заземлень зі сталі 20
поряд з ними були закладені активні речовини (активатори). Після
експлуатації анодних заземлень з активаторами протягом 23 місяців
проведено спектральний аналіз зразків анодного заземлення який показав, що
хімічний склад сталі не змінився і повністю відповідає показникам сталі 20,
металографічні дослідження показали, що структура металу ферито-перлітна.
На окремих шліфах простежується початок розкладання перліту в окремих
випадках вміст його зменшився на ~ 10%, розмір зерна Сталі 20 на всіх
чотирьох зразках складає 7–8 балів згідно з ГОСТ 5639-82, кількість перліту,
зменшилась з 35% до 30%, а на 3 зразку навіть до 20% за шкалою 7
ГОСТ 8233, на деяких зразках відмічається розкладання перліту на складові,
виявлені і значні корозійні пошкодження. Для визначення можливості
подальшої експлуатації анодних заземлень зі сталі 20, після закладання біля
них активних речовин провели дослідження механічних характеристик які
проявили різнонаправлені тенденції, а саме: відстежується погіршення
характеристик міцності і пластичності.
В анода, поряд з яким була закладено NaCl, присутні місця стоншення
стінки анодного заземлення до 2 мм, що доводить ефективність закладених
активних речовин та збільшення темпів розкладання анодних заземлень.
Приведені досліди з визначення механічних характеристик металу труб
сталевих анодних заземлень після тривалої експлуатації з активними
речовинами довели, що метал сталевих анодних заземлень задовольняє
діючим вимогам сталі 20 згідно з ГОСТ 550-75.
