Page 2 - Dys_Usov 2021

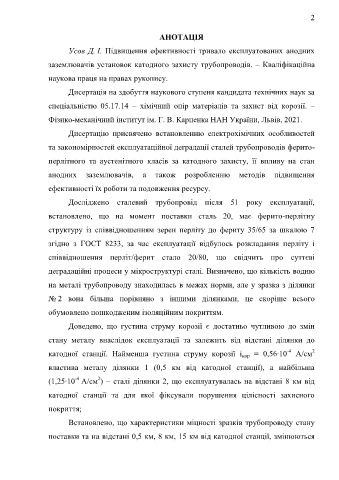

P. 2

2



                                                         АНОТАЦІЯ
                         Усов  Д. І.  Підвищення  ефективності  тривало  експлуатованих  анодних

                  заземлювачів установок катодного захисту трубопроводів. – Кваліфікаційна

                  наукова праця на правах рукопису.

                         Дисертація на здобуття наукового ступеня кандидата технічних наук за

                  спеціальністю  05.17.14  –  хімічний  опір  матеріалів  та  захист  від  корозії.  –


                  Фізико-механічний інститут ім. Г. В. Карпенка НАН України, Львів, 2021.
                         Дисертацію  присвячено  встановленню  електрохімічних  особливостей


                  та закономірностей експлуатаційної деградації сталей трубопроводів ферито-
                  перлітного  та  аустенітного  класів  за  катодного  захисту,  її  впливу  на  стан

                  анодних  заземлювачів,  а  також  розробленню  методів  підвищення


                  ефективності їх роботи та подовження ресурсу.
                         Досліджено  сталевий  трубопровід  після  51  року  експлуатації,

                  встановлено,  що  на  момент  поставки  сталь  20,  має  ферито-перлітну

                  структуру  із  співвідношенням  зерен  перліту  до  фериту  35/65  за  шкалою  7

                  згідно  з  ГОСТ  8233,  за  час  експлуатації  відбулось  розкладання  перліту  і

                  співвідношення  перліт/ферит  стало  20/80,  що  свідчить  про  суттєві


                  деградаційні процеси у мікроструктурі сталі. Визначено, що кількість водню

                  на металі трубопроводу знаходилась в межах норми, але у зразка з ділянки
                  № 2  вона  більша  порівняно  з  іншими  ділянками,  це  скоріше  всього


                  обумовлено пошкодженим ізоляційним покриттям.
                         Доведено,  що  густина  струму  корозії  є  достатньо  чутливою  до  змін


                  стану  металу  внаслідок  експлуатації  та  залежить  від  відстані  ділянки  до
                                                                                                               2
                                                                                                      -4
                  катодної  станції.  Найменша  густина  струму  корозії  і   =  0,56∙10   А/см
                                                                                      кор
                  властива  металу  ділянки  1  (0,5  км  від  катодної  станції),  а  найбільша
                                   2
                           -4
                  (1,25∙10  А/см ) – сталі ділянки 2, що експлуатувалась на відстані 8 км від
                  катодної  станції  та  для  якої  фіксували  порушення  цілісності  захисного

                  покриття;

                         Встановлено, що характеристики міцності зразків трубопроводу стану

                  поставки та на відстані 0,5 км, 8 км, 15 км від катодної станції, змінюються
   1   2   3   4   5   6   7
