Page 238 - DISS_NYRKOVA

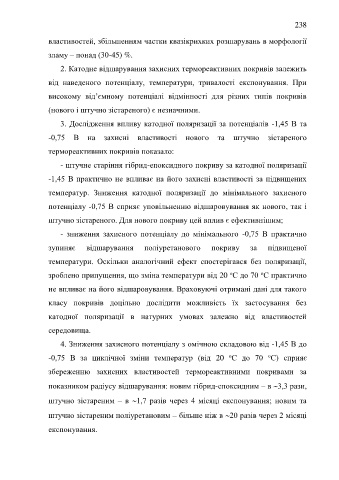

238

властивостей, збільшенням частки квазікрихких розшарувань в морфології

зламу – понад (30-45) %.

2. Катодне відшарування захисних термореактивних покривів залежить

від наведеного потенціалу, температури, тривалості експонування. При

високому від’ємному потенціалі відмінності для різних типів покривів

(нового і штучно зістареного) є незначними.

3. Дослідження впливу катодної поляризації за потенціалів -1,45 В та

-0,75 В на захисні властивості нового та штучно зістареного

термореактивних покривів показало:

- штучне старіння гібрид-епоксидного покриву за катодної поляризації

-1,45 В практично не впливає на його захисні властивості за підвищених

температур. Зниження катодної поляризації до мінімального захисного

потенціалу -0,75 В сприяє уповільненню відшаровування як нового, так і

штучно зістареного. Для нового покриву цей вплив є ефективнішим;

- зниження захисного потенціалу до мінімального -0,75 В практично

зупиняє відшарування поліуретанового покриву за підвищеної

температури. Оскільки аналогічний ефект спостерігався без поляризації,

о
о
зроблено припущення, що зміна температури від 20 С до 70 С практично
не впливає на його відшаровування. Враховуючі отримані дані для такого

класу покривів доцільно дослідити можливість їх застосування без

катодної поляризації в натурних умовах залежно від властивостей

середовища.

4. Зниження захисного потенціалу з омічною складовою від -1,45 В до

о
о
-0,75 В за циклічної зміни температур (від 20 С до 70 С) сприяє
збереженню захисних властивостей термореактивними покривами за

показником радіусу відшарування: новим гібрид-епоксидним – в 3,3 рази,

штучно зістареним – в 1,7 разів через 4 місяці експонування; новим та

штучно зістареним поліуретановим – більше ніж в 20 разів через 2 місяці

експонування.
