Page 243 - DISS_NYRKOVA

243

G – чисельні значення додаткових чинників, які впливають на
ki
відповідний основний чинник на і-тій ділянці;

k – поточний номер додаткового чинника;

МАГІСТРАЛЬНИЙ ГАЗОПРОВІД

Оцінка наявності чинників корозійного розтріскування за даними

проектної, виконавчої та експлуатаційної документації

Технологі я виробництва Температура
труб, сортамент, діаметр, Корозія - рівень поверхні труби

товщина стінки ґрунтових вод та
наявність змінного Питомий

Тип ґрунту змочування електричний опір
ґрунту
Час експлуатації МГ

Результати попередніх Результати
обстежень: наявність Захист від корозії - внутришньотрубної

аномалій потенціалу, тип та конструкція дефектоскопії

градієнту потенціалу захисного покриву

Ділянки траси зі Особливості

складними природно- Напруження конструкції лінійної
кліматичними та газопроводу - частини МГ.

відносний рівень
техногенними умовами кільцевих розтягу- Відстань від

(оповзні, болота, яри) компресорної станції
ючих напружень (КС)

Аналіз результатів та ранжування потенційно корозійно-небезпечних

ділянок магістральних газопроводів в умовах катодного захисту

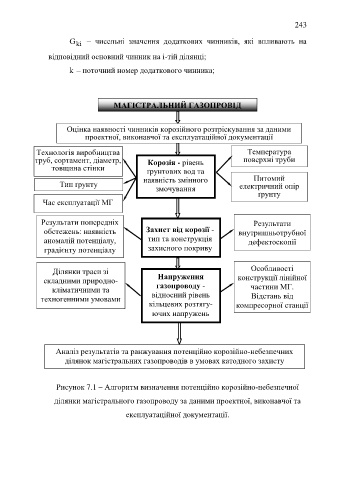

Рисунок 7.1 – Алгоритм визначення потенційно корозійно-небезпечної

ділянки магістрального газопроводу за даними проектної, виконавчої та

експлуатаційної документації.
