Page 237 - DISS_NYRKOVA

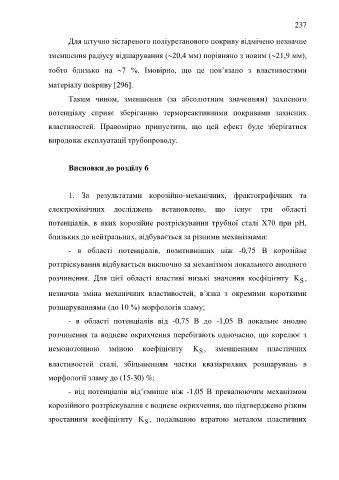

237

Для штучно зістареного поліуретанового покриву відмічено незначне

зменшення радіусу відшарування (20,4 мм) порівняно з новим (21,9 мм),

тобто близько на 7 %. Імовірно, що це пов’язано з властивостями

матеріалу покриву 296.

Таким чином, зменшення (за абсолютним значенням) захисного

потенціалу сприяє зберіганню термореактивними покривами захисних

властивостей. Правомірно припустити, що цей ефект буде зберігатися

впродовж експлуатації трубопроводу.

Висновки до розділу 6

1. За результатами корозійно-механічних, фрактографічних та

електрохімічних досліджень встановлено, що існує три області

потенціалів, в яких корозійне розтріскування трубної сталі Х70 при рН,

близьких до нейтральних, відбувається за різними механізмами:

- в області потенціалів, позитивніших ніж -0,75 В корозійне

розтріскування відбувається виключно за механізмом локального анодного

розчинення. Для цієї області властиві низькі значення коефіцієнту K ,
S
незначна зміна механічних властивостей, в’язка з окремими короткими

розшаруваннями (до 10 %) морфологія зламу;

- в області потенціалів від -0,75 В до -1,05 В локальне анодне

розчинення та водневе окрихчення перебігають одночасно, що корелює з

немонотонною зміною коефіцієнту K , зменшенням пластичних
S

властивостей сталі, збільшенням частки квазікрихких розшарувань в

морфології зламу до (15-30) %;

- від потенціалів від’ємніше ніж -1,05 В превалюючим механізмом

корозійного розтріскування є водневе окрихчення, що підтверджено різким

зростанням коефіцієнту K , подальшою втратою металом пластичних
S
