Page 96 - Dys

96

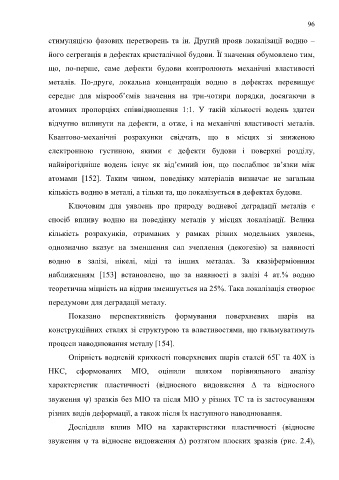

стимуляцією фазових перетворень та ін. Другий прояв локалізації водню –

його сегрегація в дефектах кристалічної будови. Її значення обумовлено тим,

що, по-перше, саме дефекти будови контролюють механічні властивості

металів. По-друге, локальна концентрація водню в дефектах перевищує

середнє для мікрооб’ємів значення на три-чотири порядки, досягаючи в

атомних пропорціях співвідношення 1:1. У такій кількості водень здатен

відчутно вплинути на дефекти, а отже, і на механічні властивості металів.

Квантово-механічні розрахунки свідчать, що в місцях зі зниженою

електронною густиною, якими є дефекти будови і поверхні розділу,

найвірогідніше водень існує як від’ємний іон, що послаблює зв’язки між

атомами [152]. Таким чином, поведінку матеріалів визначає не загальна

кількість водню в металі, а тільки та, що локалізується в дефектах будови.

Ключовим для уявлень про природу водневої деградації металів є

спосіб впливу водню на поведінку металів у місцях локалізації. Велика

кількість розрахунків, отриманих у рамках різних модельних уявлень,

однозначно вказує на зменшення сил зчеплення (декогезію) за наявності

водню в залізі, нікелі, міді та інших металах. За квазіферміонним

наближенням [153] встановлено, що за наявності в залізі 4 ат.% водню

теоретична міцність на відрив зменшується на 25%. Така локалізація створює

передумови для деградації металу.

Показано перспективність формування поверхневих шарів на

конструкційних сталях зі структурою та властивостями, що гальмуватимуть

процеси наводнювання металу [154].

Опірність водневій крихкості поверхневих шарів сталей 65Г та 40Х із

НКС, сформованих МІО, оцінили шляхом порівняльного аналізу

характеристик пластичності (відносного видовження ∆ та відносного

звуження ψ) зразків без МІО та після МІО у різних ТС та із застосуванням

різних видів деформації, а також після їх наступного наводнювання.

Дослідили вплив МІО на характеристики пластичності (відносне

звуження ψ та відносне видовження ∆) розтягом плоских зразків (рис. 2.4),
