Page 92 - Dys

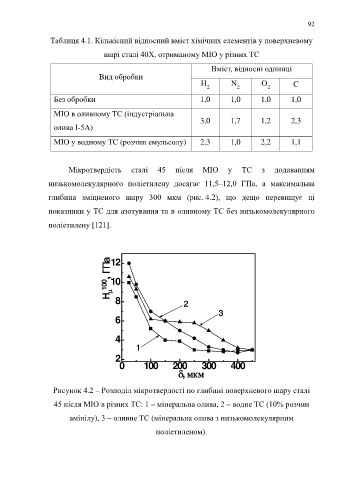

92

Таблиця 4.1. Кількісний відносний вміст хімічних елементів у поверхневому

шарі сталі 40Х, отриманому МІО у різних ТС

Вміст, відносні одиниці
Вид обробки
Н N O C
2 2 2

Без обробки 1,0 1,0 1,0 1,0

МІО в оливному ТС (індустріальна
3,0 1,7 1,2 2,3
олива І-5А)

МІО у водному ТС (розчин емульсолу) 2,3 1,0 2,2 1,1

Мікротвердість сталі 45 після МІО у ТС з додаванням

низькомолекулярного поліетилену досягає 11,5–12,0 ГПа, а максимальна

глибина зміцненого шару 300 мкм (рис. 4.2), що дещо перевищує ці

показники у ТС для азотування та в оливному ТС без низькомолекулярного

поліетилену [121].

12
H µ 100 , ГПа 10

8
2

3
6

4
1
2
0 100 200 300 400
δ, мкм

Рисунок 4.2 – Розподіл мікротвердості по глибині поверхневого шару сталі

45 після МІО в різних ТС: 1 – мінеральна олива, 2 – водне ТС (10% розчин

амінілу), 3 – оливне ТС (мінеральна олива з низькомолекулярним

поліетиленом).
