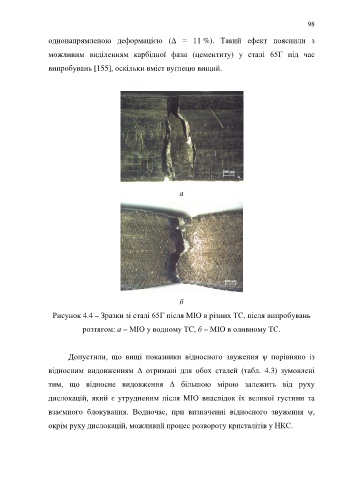

Page 98 - Dys

98

однонапрямленою деформацією (∆ = 11 %). Такий ефект пояснили з

можливим виділенням карбідної фази (цементиту) у сталі 65Г під час

випробувань [155], оскільки вміст вуглецю вищий.

а

б

Рисунок 4.4 – Зразки зі сталі 65Г після МІО в різних ТС, після випробувань

розтягом: а – МІО у водному ТС, б – МІО в оливному ТС.

Допустили, що вищі показники відносного звуження ψ порівняно із

відносним видовженням Δ отримані для обох сталей (табл. 4.3) зумовлені

тим, що відносне видовження Δ більшою мірою залежить від руху

дислокацій, який є утрудненим після МІО внаслідок їх великої густини та

взаємного блокування. Водночас, при визначенні відносного звуження ψ,

окрім руху дислокацій, можливий процес розвороту кристалітів у НКС.
