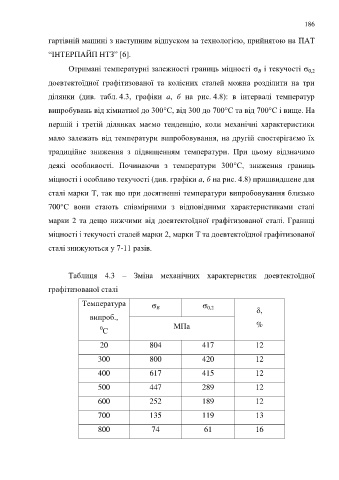

Page 186 - Кулик В.В.

186

гартівній машині з наступним відпуском за технологією, прийнятою на ПАТ

“ІНТЕРПАЙП НТЗ” [6].

Отримані температурні залежності границь міцності  і текучості 
B
0,2
доевтектоїдної графітизованої та колісних сталей можна розділити на три

ділянки (див. табл. 4.3, графіки a, б на рис. 4.8): в інтервалі температур

випробувань від кімнатної до 300°С, від 300 до 700°С та від 700°С і вище. На

першій і третій ділянках маємо тенденцію, коли механічні характеристики

мало залежать від температури випробовування, на другій спостерігаємо їх

традиційне зниження з підвищенням температури. При цьому відзначимо

деякі особливості. Починаючи з температури 300°С, зниження границь

міцності і особливо текучості (див. графіки а, б на рис. 4.8) пришвидшене для

сталі марки Т, так що при досягненні температури випробовування близько

700°С вони стають співмірними з відповідними характеристиками сталі

марки 2 та дещо нижчими від доевтектоїдної графітизованої сталі. Границі

міцності і текучості сталей марки 2, марки Т та доевтектоїдної графітизованої

сталі знижуються у 7-11 разів.

Таблиця 4.3 – Зміна механічних характеристик доевтектоїдної

графітизованої сталі

Температура  
B
0,2
випроб., ,
0 МПа %
С

20 804 417 12

300 800 420 12

400 617 415 12

500 447 289 12

600 252 189 12

700 135 119 13

800 74 61 16
