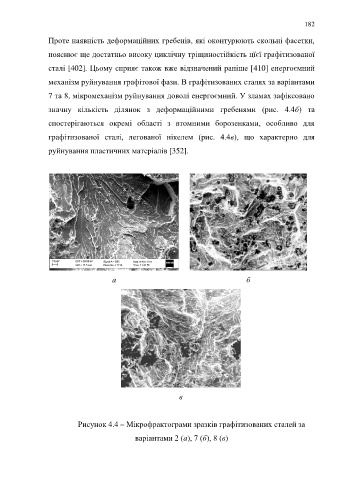

Page 182 - Кулик В.В.

182

Проте наявність деформаційних гребенів, які оконтурюють скольні фасетки,

пояснює ще достатньо високу циклічну тріщиностійкість цїєї графітизованої

сталі [402]. Цьому сприяє також вже відзначений раніше [410] енергоємний

механізм руйнування графітової фази. В графітизованих сталях за варіантами

7 та 8, мікромеханізм руйнування доволі енергоємний. У зламах зафіксовано

значну кількість ділянок з деформаційними гребенями (рис. 4.4б) та

спостерігаються окремі області з втомними борозенками, особливо для

графітизованої сталі, легованої нікелем (рис. 4.4в), що характерно для

руйнування пластичних матеріалів [352].

а б

в

Рисунок 4.4 – Мікрофрактограми зразків графітизованих сталей за

варіантами 2 (а), 7 (б), 8 (в)
