Page 177 - Кулик В.В.

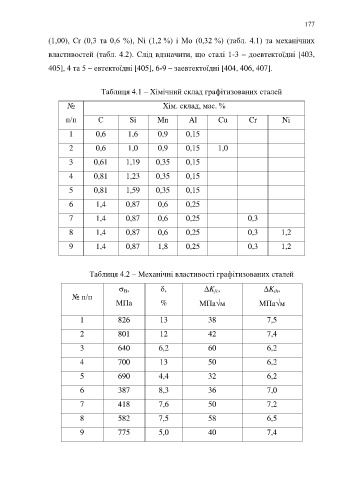

177

(1,00), Cr (0,3 та 0,6 %), Ni (1,2 %) і Mo (0,32 %) (табл. 4.1) та механічних

властивостей (табл. 4.2). Слід вдзначити, що сталі 1-3 – доевтектоїдні [403,

405], 4 та 5 – евтектоїдні [405], 6-9 – заевтектоїдні [404, 406, 407].

Таблиця 4.1 – Хімічний склад графітизованих сталей

№ Хім. склад, мас. %

п/п С Si Mn Al Cu Cr Ni

1 0,6 1,6 0,9 0,15

2 0,6 1,0 0,9 0,15 1,0
3 0,61 1,19 0,35 0,15

4 0,81 1,23 0,35 0,15

5 0,81 1,59 0,35 0,15

6 1,4 0,87 0,6 0,25

7 1,4 0,87 0,6 0,25 0,3

8 1,4 0,87 0,6 0,25 0,3 1,2

9 1,4 0,87 1,8 0,25 0,3 1,2

Таблиця 4.2 – Механічні властивості графітизованих сталей

 , , K , K ,
В
th
fc
№ п/п
МПа % МПам МПам
1 826 13 38 7,5

2 801 12 42 7,4

3 640 6,2 60 6,2

4 700 13 50 6,2

5 690 4,4 32 6,2
6 387 8,3 36 7,0

7 418 7,6 50 7,2

8 582 7,5 58 6,5

9 775 5,0 40 7,4
