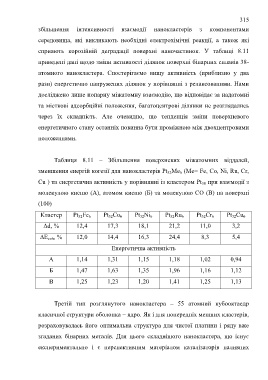

Page 315 - Korniy_dyser

315

збільшення інтенсивності взаємодії нанокластерів з компонентами
середовища, які викликають необхідні електрохімічні реакції, а також які

сприяють корозійній деградації поверхні наночастинок. У таблиці 8.11
приведені дані щодо зміни активності ділянок поверхні бінарних сплавів 38-

атомного нанокластера. Спостерігаємо вищу активність (приблизно у два
рази) енергетично напружених ділянок у порівнянні з релаксованими. Нами

досліджено лише попарну міжатомну взаємодію, що відповідає за надатомні

та місткові адсорбційні положення, багатоцентрові ділянки не розглядались

через їх складність. Але очевидно, що тенденція зміни поверхневого

енергетичного стану останніх повинна бути проміжною між двохцентровими

положеннями.

Таблиця 8.11 – Збільшення поверхневих міжатомних віддалей,

зменшення енергій когезії для нанокластерів Pt 32Me 6 (Me= Fe, Co, Ni, Ru, Cr,

Cu ) та енергетична активність у порівнянні із кластером Pt 38 при взаємодії з

молекулою кисню (А), атомом кисню (Б) та молекулою СО (В) на поверхні

(100)

Кластер Pt 32Fe 6 Pt 32Co 6 Pt 32Ni 6 Pt 32Ru 6 Pt 32Cr 6 Pt 32Cu 6

Δd, % 12,4 17,3 18,1 21,2 11,0 3,2

ΔE coh, % 12,0 14,4 16,3 24,4 8,3 5,4

Енергетична активність

А 1,14 1,31 1,15 1,18 1,02 0,94

Б 1,47 1,63 1,35 1,96 1,16 1,12

В 1,25 1,23 1,20 1,41 1,25 1,13

Третій тип розглянутого нанокластера – 55 атомний кубооктаедр

класичної структури оболонка – ядро. Як і для попередніх менших кластерів,

розраховувалась його оптимальна структура для чистої платини і ряду вже
згаданих бінарних металів. Для цього складнішого нанокластера, що існує

експериментально і є перспективним матеріалом каталізаторів паливних
