Page 139 - Korniy_dyser
P. 139

139

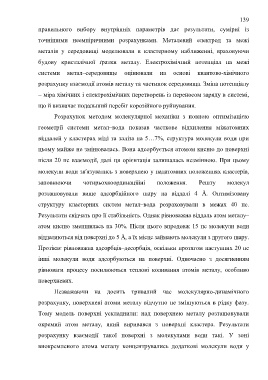

                  правильного  вибору  внутрішніх  параметрів  дає  результати,  сумірні  із
                  точнішими  неемпіричними  розрахунками.  Металевий  електрод  та  межі


                  металів  у  середовищі  моделювали  в  кластерному  наближенні,  враховуючи
                  будову  кристалічної  ґратки  металу.  Електрохімічний  потенціал  на  межі


                  системи  метал–середовище  оцінювали  на  основі  квантово-хімічного
                  розрахунку взаємодії атомів металу та частинок середовища. Зміна потенціалу


                  – міра хімічних і електрохімічних перетворень із переносом заряду в системі,

                  що й визначає подальший перебіг корозійного руйнування.

                         Розрахунок  методом  молекулярної  механіки  з  повною  оптимізацією

                  геометрії  системи  метал–вода  показав  часткове  відхилення  міжатомних

                  віддалей у кластерах міді та заліза на 5…7%, структура молекули води при

                  цьому майже не змінювалась. Вона адсорбується атомом кисню до поверхні

                  після 20 пс взаємодії, далі ця орієнтація залишалась незмінною. При цьому

                  молекули води звязувались з поверхнею у надатомних положеннях кластерів,

                  заповнюючи          чотирьохкоординаційні            положення.        Решту        молекул

                  розташовували  вище  адсорбційного  шару  на  віддалі  4  Å.  Оптимізовану

                  структуру  кластерних  систем  метал–вода  розраховували  в  межах  40  пс.

                  Результати свідчать про її стабільність. Однак рівноважна віддаль атом металу–

                  атом кисню зменшилась на 30%. Після цього впродовж 15 пс молекули води

                  віддаляються від поверхні до 5 Å, а їх місце займають молекули з другого шару.

                  Протікає рівноважна адсорбція–десорбція, оскільки протягом наступних 20 пс

                  інші  молекули  води  адсорбуються  на  поверхні.  Одночасно  з  досягненням

                  рівноваги  процесу  посилюються  теплові  коливання  атомів  металу,  особливо

                  поверхневих.

                         Незважаючи  на  досить  тривалий  час  молекулярно-динамічного

                  розрахунку, поверхневі атоми металу відчутно не зміщуються в рідку фазу.

                  Тому  модель  поверхні  ускладнили:  над  поверхнею  металу  розташовували

                  окремий  атом  металу,  який  виривався  з  поверхні  кластера.  Результати

                  розрахунку  взаємодії  такої  поверхні  з  молекулами  води  такі.  У  зоні

                  виокремленого  атома  металу  концентрувались  додаткові  молекули  води  у
   134   135   136   137   138   139   140   141   142   143   144
