Page 76 - Dycert_Havryluk

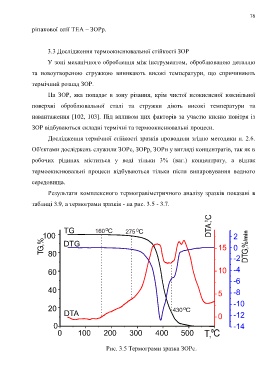

P. 76
76
ріпакової олії ТЕА – ЗОРр.
3.3 Дослідження термоокиснювальної стійкості ЗОР
У зоні механічного оброблення між інструментом, оброблюваною деталлю
та новоутвореною стружкою виникають високі температури, що спричиняють
термічний розпад ЗОР.
На ЗОР, яка попадає в зону різання, крім чистої неокисненої ювенільної
поверхні оброблювальної сталі та стружки діють високі температури та
навантаження [102, 103]. Під впливом цих факторів за участю кисню повітря із
ЗОР відбуваються складні термічні та термоокиснювальні процеси.
Дослідження термічної стійкості зразків проводили згідно методики п. 2.6.
Об'єктами досліджень служили ЗОРс, ЗОРр, ЗОРн у вигляді концентратів, так як в
робочих рідинах міститься у воді тільки 3% (ваг.) концентрату, а відтак
термоокиснювальні процеси відбуваються тільки після випаровування водного
середовища.
Результати комплексного термогравіметричного аналізу зразків показані в
таблиці 3.9, а термограми зразків - на рис. 3.5 - 3.7.
Рис. 3.5 Термограми зразка ЗОРс.
