Page 82 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

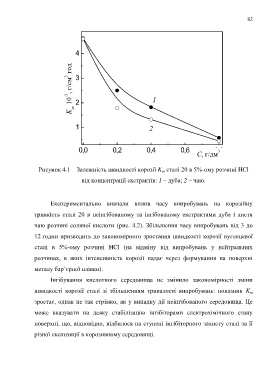

82

4

K m 10 -3 , г/см 2 год 3 1

2

1 2

0,0 0,2 0,4 0,6 0,8
3
C, г/дм

Рисунок 4.1 – Залежність швидкості корозії K сталі 20 в 5%-ому розчині HCl
m
від концентрації екстрактів: 1 – дуба; 2 – чаю.

Експериментально вивчали вплив часу випробувань на корозійну

тривкість сталі 20 в неінгібованому та інгібованому екстрактами дуба і листя

чаю розчині соляної кислоти (рис. 4.2). Збільшення часу випробувань від 3 до

12 годин призводить до закономірного зростання швидкості корозії вуглецевої

сталі в 5%-ому розчині HCl (на відміну від випробувань у нейтральних

розчинах, в яких інтенсивність корозії падає через формування на поверхні

металу бар’єрної плівки).
Інгібування кислотного середовища не змінило закономірності зміни

швидкості корозії сталі зі збільшенням тривалості випробувань: показник K
m
зростає, однак не так стрімко, як у випадку дії неінгібованого середовища. Це

може вказувати на деяку стабілізацію інгібіторами електрохімічного стану

поверхні, що, відповідно, відбилося на ступені інгібіторного захисту сталі за її

різної експозиції в корозивному середовищі.
