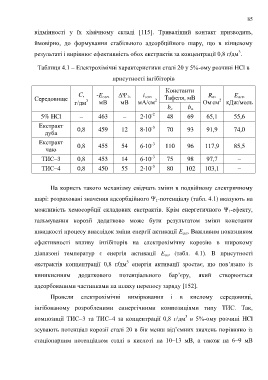

Page 85 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

85

відмінності у їх хімічному складі [115]. Триваліший контакт призводить,

ймовірно, до формування стабільного адсорбційного шару, що в кінцевому

3
результаті і вирівнює ефективність обох екстрактів за концентрації 0,8 г/дм .

Таблиця 4.1 – Електрохімічні характеристики сталі 20 у 5%-ому розчині HCl в

присутності інгібіторів

Константи
C, -E , ΔΨ , i , R , E ,
Середовище cor 1 cor 2 Тафеля, мВ . п 2 act
3
г/дм мВ мВ мА/см Ом см кДж/моль
b b
c
a
-2
5% HCl – 463 – 2 10 48 69 65,1 55,6
Екстракт 0,8 459 12 8 10 70 93 91,9 74,0
-3
дуба
Екстракт 0,8 455 54 -3 110 96 117,9 85,5
чаю 6 10

-3
ТИС–3 0,8 453 14 6 10 75 98 97,7 –
-3
ТИС–4 0,8 450 55 2 10 80 102 103,1 –

На користь такого механізму свідчать зміни в подвійному електричному

шарі: розраховані значення адсорбційного Ψ -потенціалу (табл. 4.1) вказують на
1
можливість хемосорбції складових екстрактів. Крім енергетичного Ψ -ефекту,
1
гальмування корозії додатково може бути результатом зміни константи

швидкості процесу внаслідок зміни енергії активації E . Важливим показником
act
ефективності впливу інгібіторів на електрохімічну корозію в широкому

діапазоні температур є енергія активації E (табл. 4.1). В присутності
act
3
екстрактів концентрації 0,8 г/дм енергія активації зростає, що пов’язано із
виникненням додаткового потенціального бар’єру, який створюється

адсорбованими частинками на шляху переносу заряду [152].

Провели електрохімічні вимірювання і в кислому середовищі,

інгібованому розробленими синергічними композиціями типу ТИС. Так,

3
композиції ТИС–3 та ТИС–4 за концентрації 0,8 г/дм в 5%-ому розчині HCl
зсувають потенціал корозії сталі 20 в бік менш від’ємних значень порівняно із

стаціонарним потенціалом сталі в кислоті на 10–13 мВ, а також на 6–9 мВ
