Page 36 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

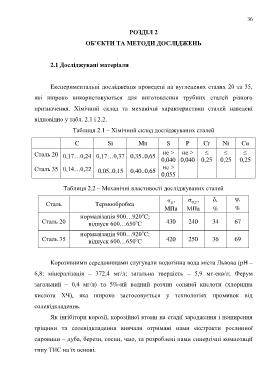

36

РОЗДІЛ 2

ОБ’ЄКТИ ТА МЕТОДИ ДОСЛІДЖЕНЬ

2.1 Досліджувані матеріали

Експериментальні дослідження проведені на вуглецевих сталях 20 та 35,

які широко використовуються для виготовлення трубних сталей різного

призначення. Хімічний склад та механічні характеристики сталей наведені

відповідно у табл. 2.1 і 2.2.

Таблиця 2.1 – Хімічний склад досліджуваних сталей

C Si Mn S P Cr Ni Cu

Сталь 20 0,17…0,24 0,17…0,37 0,35..0,65 не > не > ≤ ≤ ≤
0,040 0,040 0,25 0,25 0,25

Сталь 35 0,14…0,22 0,05..0,15 0,40..0,65 не >
0,055

Таблиця 2.2 – Механічні властивості досліджуваних сталей

σ , σ , , ,
Сталь Термообробка B 0,2
МПа МПа % %
о
нормалізація 900…920 С;
Сталь 20 відпуск 600…650 С 430 240 34 67
о
о
нормалізація 900…920 С;
Сталь 35 відпуск 600…650 С 420 250 36 69
о

Корозивними середовищами слугували водогінна вода міста Львова (pH –

6,8; мінералізація – 372,4 мг/л; загальна твердість – 5,9 мг-екв/л; Ферум

загальний – 0,4 мг/л) та 5%-ий водний розчин соляної кислоти (хлоридна

кислота ХЧ), яка широко застосовується у технологіях промивок від

солевідкладеннь.

Як інгібітори корозії, корозійної втоми на стадії зародження і поширення

тріщини та солевідкладення вивчали отримані нами екстракти рослинної

сировини – дуба, берези, сосни, чаю, та розроблені нами синергічні композиції

типу ТИС на їх основі.
