Page 30 - Автореферат Греділь М.І.

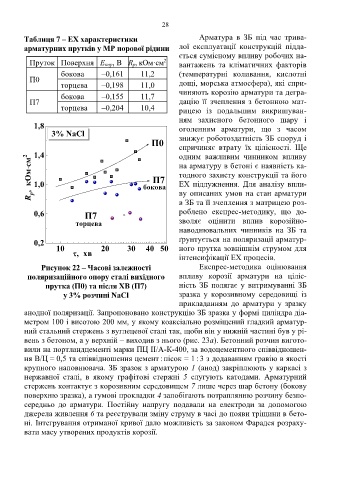

28

Таблиця 7 – ЕХ характеристики Арматура в ЗБ під час трива-
арматурних прутків у МР порової рідини лої експлуатації конструкцій підда-
ється сумісному впливу робочих на-
2
Пруток Поверхня Е кор, В R p, кОм·см вантажень та кліматичних факторів
бокова –0,161 11,2 (температурні коливання, кислотні
П0
торцева –0,198 11,0 дощі, морська атмосфера), які спри-
бокова –0,155 11,7 чиняють корозію арматури та дегра-
П7 дацію її зчеплення з бетонною мат-
торцева –0,204 10,4 рицею із подальшим викришуван-
ням захисного бетонного шару і
1,8 оголенням арматури, що з часом
3% NaCl знижує роботоздатність ЗБ споруд і
П0
спричиняє втрату їх цілісності. Ще
1,4 одним важливим чинником впливу
R p , кОм cм 2 1,0 бокова тодного захисту конструкції та його
. на арматуру в бетоні є наявність ка-
П7
ЕХ підлужнення. Для аналізу впли-
ву описаних умов на стан арматури
в ЗБ та її зчеплення з матрицею роз-

0,6 П7 роблено експрес-методику, що до-
торцева зволяє оцінити вплив корозійно-
наводнювальних чинників на ЗБ та

0,2 ґрунтується на поляризації арматур-
10 20 30 40 50 ного прутка зовнішнім струмом для
t, хв
інтенсифікації ЕХ процесів.
Рисунок 22 – Часові залежності Експрес-методика оцінювання
поляризаційного опору сталі вихідного впливу корозії арматури на ціліс-
прутка (П0) та після ХВ (П7) ність ЗБ полягає у витримуванні ЗБ
у 3% розчині NaCl зразка у корозивному середовищі із
прикладанням до арматури у зразку
анодної поляризації. Запропоновано конструкцію ЗБ зразка у формі циліндра діа-
метром 100 і висотою 200 мм, у якому коаксіально розміщений гладкий арматур-
ний стальний стержень з вуглецевої сталі так, щоби він у нижній частині був у рі-
вень з бетоном, а у верхній – виходив з нього (рис. 23а). Бетонний розчин вигото-
вили на портландцементі марки ПЦ ІІ/А-К-400, за водоцементного співвідношен-

ня В/Ц = 0,5 та співвідношення цемент : пісок = 1 : 3 з додаванням гравію в якості
крупного наповнювача. ЗБ зразок з арматурою 1 (анод) закріплюють у каркасі з
нержавної сталі, в якому графітові стержні 5 слугують катодами. Арматурний
стержень контактує з корозивним середовищем 7 лише через шар бетону (бокову
поверхню зразка), а гумові прокладки 4 запобігають потраплянню розчину безпо-
середньо до арматури. Постійну напругу подавали на електроди за допомогою
джерела живлення 6 та реєстрували зміну струму в часі до появи тріщини в бето-
ні. Інтегрування отриманої кривої дало можливість за законом Фарадея розраху-
вати масу утворених продуктів корозії.
