Page 24 - Автореферат Греділь М.І.

22

Розроблений метод ефективний
Таблиця 3 – Порогові значення КІН
сталі 17Г1С у різних станах також для прогнозування корозійно-
втомного руйнування. На прикладі
Стан сталі ΔK th, MПa·м сталі 17Г1С показано, що для лабора-
1/2
У повітрі У р-ні NS4 торно деградованого металу властиві
Вихідний 6,8 8,2 нижчі порівняно з вихідними порогові
Експлуатований 5,4 7,6 значення КІН як у повітрі, так і в се-

Після ДС-Н 5,2 7,1 редовищі, які водночас є близькими
до значень для експлуатованого мета-
лу (табл. 3). На втомних зломах деградованих зразків виявили елементи міжзе-
ренного руйнування (рис. 17а), які домінували за випробувань у середовищі (рис.
17б), що підтверджує окрихчення меж зерен під впливом абсорбованого водню.

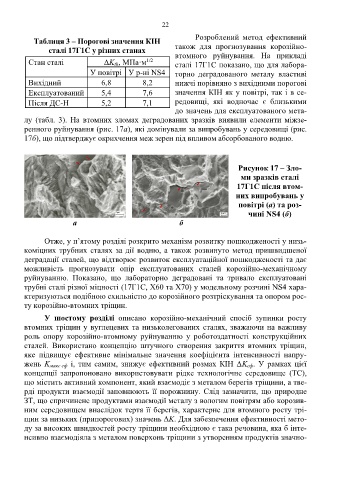

Рисунок 17 – Зло-
ми зразків сталі
17Г1С після втом-
них випробувань у
повітрі (a) та роз-
чині NS4 (б)
а б

Отже, у п’ятому розділі розкрито механізм розвитку пошкодженості у низь-
коміцних трубних сталях за дії водню, а також розвинуто метод пришвидшеної
деградації сталей, що відтворює розвиток експлуатаційної пошкодженості та дає
можливість прогнозувати опір експлуатованих сталей корозійно-механічному
руйнуванню. Показано, що лабораторно деградовані та тривало експлуатовані
трубні сталі різної міцності (17Г1С, X60 та X70) у модельному розчині NS4 хара-
ктеризуються подібною схильністю до корозійного розтріскування та опором рос-
ту корозійно-втомних тріщин.

У шостому розділі описано корозійно-механічний спосіб зупинки росту
втомних тріщин у вуглецевих та низьколегованих сталях, зважаючи на важливу
роль опору корозійно-втомному руйнуванню у роботоздатності конструкційних
сталей. Використано концепцію штучного створення закриття втомних тріщин,
яке підвищує ефективне мінімальне значення коефіцієнта інтенсивності напру-
жень K макс еф і, тим самим, знижує ефективний розмах КІН ΔK еф. У рамках цієї
концепції запропоновано використовувати рідке технологічне середовище (ТС),
що містить активний компонент, який взаємодіє з металом берегів тріщини, а тве-
рді продукти взаємодії заповнюють її порожнину. Слід зазначити, що природне
ЗТ, що спричинене продуктами взаємодії металу з вологим повітрям або корозив-
ним середовищем внаслідок тертя її берегів, характерне для втомного росту трі-
щин за низьких (припорогових) значень ΔK. Для забезпечення ефективності мето-
ду за високих швидкостей росту тріщини необхідною є така речовина, яка б інте-
нсивно взаємодіяла з металом поверхонь тріщини з утворенням продуктів значно-
