Page 9 - Міністерство освіти і науки України

7

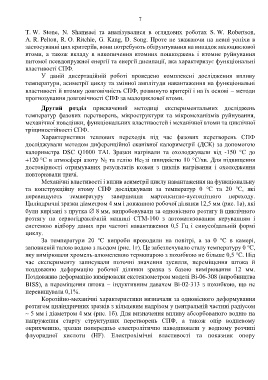

T. W. Stone, N. Shamsaei та аналізувалися в оглядових роботах S. W. Robertson,
A. R. Pelton, R. O. Ritchie, G. Kang, D. Song. Проте не зважаючи на певні успіхи в
застосуванні цих критеріїв, вони потребують обґрунтування на випадок малоциклової
втоми, а також вкладу в накопичення втомних пошкоджень і втомне руйнування
питомої псевдопружної енергії та енергії дисипації, яка характеризує функціональні
властивості СПФ.
У даній дисертаційній роботі проведено комплексні дослідження впливу
температури, асиметрії циклу та змінної амплітуди навантаження на функціональні
властивості й втомну довговічність СПФ, розвинуто критерії і на їх основі  методи
прогнозування довговічності СПФ за малоциклової втоми.

Другий розділ присвячений методиці експериментальних досліджень
температур фазових перетворень, мікроструктури та мікромеханізмів руйнування,
механічної поведінки, функціональних властивостей і механічної втоми та циклічної
тріщиностійкості СПФ.
Характеристики теплових переходів під час фазових перетворень СПФ
досліджували методом диференційної сканівної калориметрії (ДСК) за допомогою
калориметра DSC Q1000 TAI. Зразки нагрівали та охолоджували від -150 С до
+120 С в атмосфері азоту N 2 та гелію Не 2 зі швидкістю 10 С/хв. Для підвищення
достовірності отримуваних результатів кожен з циклів нагрівання і охолодження
повторювали тричі.
Механічні властивості і вплив асиметрії циклу навантаження на функціональну
та конструкційну втому СПФ досліджували за температур 0 ℃ та 20 ℃, які
перевищують температуру завершення мартенситно-аустенітного переходу.
Циліндричні зразки діаметром 4 мм і довжиною робочої ділянки 12,5 мм (рис. 1а), які

були вирізані з прутка  8 мм, випробовували за одновісного розтягу й циклічного
розтягу на сервогідравлічній машині CTM-100 з автоматизованим керуванням і
системою відбору даних при частоті навантаження 0,5 Гц і синусоїдальній формі
циклу.
За температури 20 ℃ випроби проводили на повітрі, а за 0 ℃ в камері,
заповненій талою водою з льодом (рис. 1г). Це забезпечувало сталу температуру 0 ℃,
яку вимірювали хромель-алюмелевою термопарою з похибкою не більше 0,5 ℃. Під
час експерименту записували поточні значення зусилля, переміщення штока й
поздовжню деформацію робочої ділянки зразка з базою вимірювання 12 мм.
Поздовжню деформацію вимірювали екстензометром моделі Bi-06-308 (виробництва
BISS), а переміщення штока  індуктивним давачем Bi-02-313 з похибкою, що не
перевищувала 0,1%.
Корозійно-механічні характеристики визначали за одновісного деформування
розтягом циліндричних зразків з кільцевим надрізом у центральній частині радіусом
~ 5 мм і діаметром 4 мм (рис. 1б). Для визначення впливу абсорбованого водню на
напруження старту структурних перетворень СПФ, а також опір водневому
окрихченню, зразки попередньо електролітично наводнювали у водному розчині
флуоридної кислоти (HF). Електрохімічні властивості та показник опору
