8

корозійному розтріскуванню СПФ досліджували у водному розчині флуоридної
кислоти з рН 5.

(а)

(б)

(в)
(г)

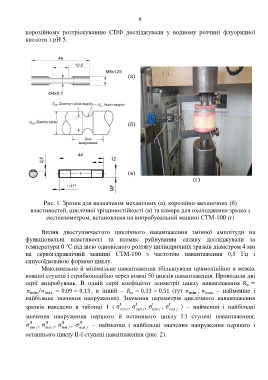

Рис. 1. Зразки для визначення механічних (а), корозійно-механічних (б)
властивостей, циклічної тріщиностійкості (в) та камера для охолодження зразка з
екстензометром, встановлена на випробувальній машині СТМ-100 (г)

Вплив двоступінчастого циклічного навантаження змінної амплітуди на
функціональні властивості та втомне руйнування сплаву досліджували за
температури 0 ℃ під дією одновісного розтягу циліндричних зразків діаметром 4 мм
на сервогідравлічній машині CTM-100 з частотою навантаження 0,5 Гц і
синусоїдальною формою циклу.
Максимальне й мінімальне навантаження збільшували прямолінійно в межах
кожної ступені і стрибкоподібно через кожні 50 циклів навантаження. Проводили дві

серії випробувань. В одній серії коефіцієнт асиметрії циклу навантаження =
σ
σ min ⁄ σ max = 0,09 − 0,13 , в іншій  = 0,33 − 0,51 (тут σ min , σ max  найменше і
σ
найбільше значення напруження). Значення параметрів циклічного навантаження
зразків наведено в таблиці 1 ( σ I min s , σ I max s , σ I min f , σ I max f )  найменші і найбільші

значення напруження першого й останнього циклу І-ї ступені навантаження;
II
σ II , σ II , σ II ,  max f  найменші і найбільші значення напруження першого і
min s
max s
min f
останнього циклу ІI-ї ступені навантаження (рис. 2).
