16

Крок 3. Застосування
морфологічних операцій
замикання та відмикання над
отриманим бінарним
зображення для коригування
форми об’єктів. Вони дають
змогу згладити форму
сегментованих об’єктів.
Крок 4. Вибір об’єкта
максимального розміру (для

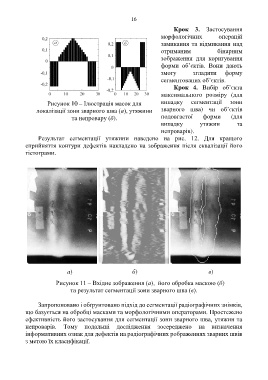

Рисунок 10 ‒ Ілюстрація масок для випадку сегментації зони
локалізації зони зварного шва (а), утяжини зварного шва) чи об’єктів
та непровару (б). подовгастої форми (для
випадку утяжин та
непроварів).
Результат сегментації утяжини наведено на рис. 12. Для кращого
сприйняття контури дефектів накладено на зображення після еквалізації його
гістограми.

а) б) в)

Рисунок 11 ‒ Вхідне зображення (а), його обробка маскою (б)
та результат сегментації зони зварного шва (в).

Запропоновано і обґрунтовано підхід до сегментації радіографічних знімків,
що базується на обробці масками та морфологічними операторами. Простежено
ефективність його застосування для сегментації зони зварного шва, утяжин та

непроварів. Тому подальші дослідження зосереджено на визначення
інформативних ознак для дефектів на радіографічних рображеннях зварних швів
з метою їх класифікації.
