Page 120 - Microsoft Word - Дисертація_Винар_end

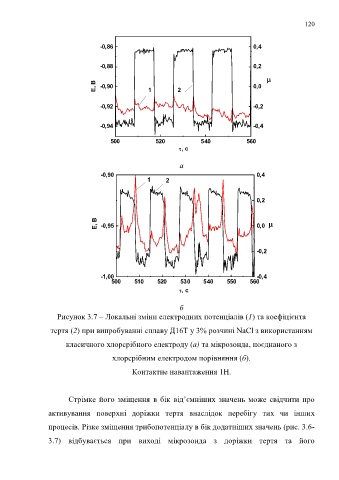

120

-0,86 0,4

-0,88 0,2


Е, B -0,90 1 2 0,0

-0,92 -0,2

-0,94 -0,4

500 520 540 560
, c

а

-0,90 0,4
1 2

0,2

Е, B -0,95 0,0 

-0,2

-1,00 -0,4
500 510 520 530 540 550 560
, c

б
Рисунок 3.7 – Локальні зміни електродних потенціалів (1) та коефіцієнта

тертя (2) при випробуванні сплаву Д16Т у 3% розчині NaCl з використанням

класичного хлорсрібного електроду (а) та мікрозонда, поєднаного з

хлорсрібним електродом порівняння (б).

Контактне навантаження 1Н.

Стрімке його зміщення в бік від’ємніших значень може свідчити про

активування поверхні доріжки тертя внаслідок перебігу тих чи інших

процесів. Різке зміщення трибопотенціалу в бік додатніших значень (рис. 3.6-

3.7) відбувається при виході мікрозонда з доріжки тертя та його
