Page 122 - Microsoft Word - Дисертація_Винар_end

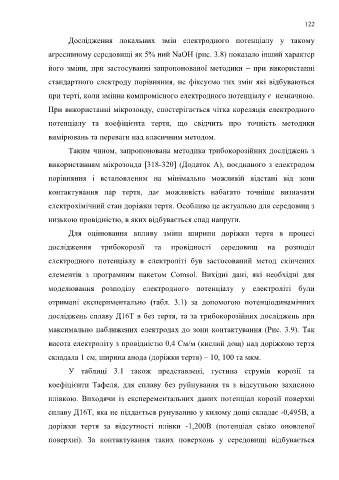

122

Дослідження локальних змін електродного потенціалу у такому

агресивному середовищі як 5% ний NaOH (рис. 3.8) показало інший характер

його зміни, при застосуванні запропонованої методики – при використанні

стандартного електроду порівняння, не фіксуємо тих змін які відбуваються

при терті, коли змінна компромісного електродного потенціалу є незначною.

При використанні мікрозонду, спостерігається чітка кореляція електродного

потенціалу та коефіцієнта тертя, що свідчить про точність методики

вимірювань та переваги над класичним методом.

Таким чином, запропонована методика трибокорозійних досліджень з

використанням мікрозонда [318-320] (Додаток А), поєднаного з електродом

порівняння і встановленим на мінімально можливій відстані від зони

контактування пар тертя, дає можливість набагато точніше визначати

електрохімічний стан доріжки тертя. Особливо це актуально для середовищ з

низькою провідністю, в яких відбувається спад напруги.
Для оцінювання впливу зміни ширини доріжки тертя в процесі

дослідження трибокорозії та провідності середовищ на розподіл
електродного потенціалу в електроліті був застосований метод скінчених

елементів з програмним пакетом Comsol. Вихідні дані, які необхідні для

моделювання розподілу електродного потенціалу у електроліті були

отримані експериментально (табл. 3.1) за допомогою потенціодинамічних

досліджень сплаву Д16Т в без тертя, та за трибокорозійних досліджень при

максимально наближених електродах до зони контактування (Рис. 3.9). Так

висота електроліту з провідністю 0,4 См/м (кислий дощ) над доріжкою тертя

складала 1 см, ширина анода (доріжки тертя) – 10, 100 та мкм.

У таблиці 3.1 також представлені, густина струмів корозії та

коефіцієнти Тафеля, для сплаву без руйнування та з відсутньою захисною

плівкою. Виходячи із експерементальних даних потенціал корозії поверхні

сплаву Д16Т, яка не піддається рунуванню у килому дощі складає -0,495В, а

доріжки тертя за відсутності плівки -1,200В (потенціал свіжо оновленої

поверхні). За контактування таких поверхонь у середовищі відбувається
