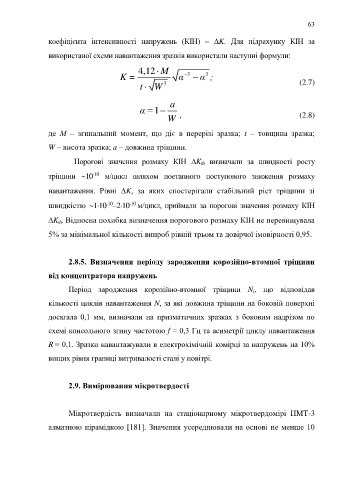

                  коефіцієнта  інтенсивності  напружень  (КІН)  –  K.  Для  підрахунку  КІН  за

                  використаної схеми навантаження зразків використали наступні формули:

                                                  4,12 M
                                                                         3
                                           K =                  α − 3  − α ;
                                                     t  W  3                                             (2.7)


                                                             a
                                                  α =  1−
                                                            W   ,                                         (2.8)

                  де  М  –  згинальний  момент,  що  діє  в  перерізі  зразка;  t  –  товщина  зразка;

                  W – висота зразка; а – довжина тріщини.

                           Порогові  значення  розмаху  КІН  K th  визначали  за  швидкості  росту


                                  -10
                  тріщини  10   м/цикл  шляхом  поетапного  поступового  зниження  розмаху
                  навантаження.  Рівні  K,  за  яких  спостерігали  стабільний  ріст  тріщини  зі

                                      -10
                  швидкістю  110 –210  м/цикл,  приймали  за  порогові  значення  розмаху  КІН
                                               -10
                  K th. Відносна похибка визначення порогового розмаху КІН не перевищувала

                  5% за мінімальної кількості випроб рівній трьом та довірчої імовірності 0,95.



                         2.8.5.  Визначення  періоду  зародження  корозійно-втомної  тріщини


                  від концентратора напружень
                         Період  зародження  корозійно-втомної  тріщини  N і,  що  відповідав


                  кількості циклів навантаження N, за які довжина тріщини на боковій поверхні
                  досягала  0,1  мм,  визначали  на  призматичних  зразках  з  боковим  надрізом  по


                  схемі консольного згину частотою f = 0,3 Гц та асиметрії циклу навантаження
                  R = 0,1. Зразки навантажували в електрохімічній комірці за напружень на 10%


                  вищих рівня границі витривалості сталі у повітрі.



                         2.9. Вимірювання мікротвердості



                         Мікротвердість  визначали  на  стаціонарному  мікротвердомірі  ПМТ-3

                  алмазною пірамідкою [181]. Значення усереднювали на основі не менше 10
