Page 139 - Dys_Usov 2021

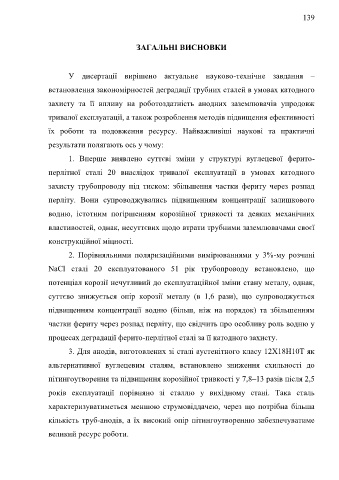

139

ЗАГАЛЬНІ ВИСНОВКИ

У дисертації вирішено актуальне науково-технічне завдання –

встановлення закономірностей деградації трубних сталей в умовах катодного

захисту та її впливу на роботоздатність анодних заземлювачів упродовж

тривалої експлуатації, а також розроблення методів підвищення ефективності

їх роботи та подовження ресурсу. Найважливіші наукові та практичні

результати полягають ось у чому:

1. Вперше виявлено суттєві зміни у структурі вуглецевої ферито-

перлітної сталі 20 внаслідок тривалої експлуатації в умовах катодного

захисту трубопроводу під тиском: збільшення частки фериту через розпад

перліту. Вони супроводжувались підвищенням концентрації залишкового

водню, істотним погіршенням корозійної тривкості та деяких механічних

властивостей, однак, несуттєвих щодо втрати трубними заземлювачами своєї

конструкційної міцності.

2. Порівняльними поляризаційними вимірюваннями у 3%-му розчині

NaCl сталі 20 експлуатованого 51 рік трубопроводу встановлено, що

потенціал корозії нечутливий до експлуатаційної зміни стану металу, однак,

суттєво знижується опір корозії металу (в 1,6 рази), що супроводжується

підвищенням концентрації водню (більш, ніж на порядок) та збільшенням

частки фериту через розпад перліту, що свідчить про особливу роль водню у

процесах деградації ферито-перлітної сталі за її катодного захисту.

3. Для анодів, виготовлених зі сталі аустенітного класу 12Х18Н10Т як

альтернативної вуглецевим сталям, встановлено зниження схильності до

пітингоутворення та підвищення корозійної тривкості у 7,8–13 разів після 2,5

років експлуатації порівняно зі сталлю у вихідному стані. Така сталь

характеризуватиметься меншою струмовіддачею, через що потрібна більша

кількість труб-анодів, а їх високий опір пітингоутворенню забезпечуватиме

великий ресурс роботи.
