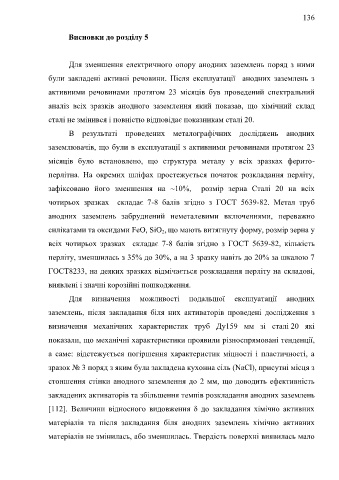

Page 136 - Dys_Usov 2021

136

Висновки до розділу 5

Для зменшення електричного опору анодних заземлень поряд з ними

були закладені активні речовини. Після експлуатації анодних заземлень з

активними речовинами протягом 23 місяців був проведений спектральний

аналіз всіх зразків анодного заземлення який показав, що хімічний склад

сталі не змінився і повністю відповідає показникам сталі 20.
В результаті проведених металографічних досліджень анодних

заземлювачів, що були в експлуатації з активними речовинами протягом 23

місяців було встановлено, що структура металу у всіх зразках ферито-
перлітна. На окремих шліфах простежується початок розкладання перліту,

зафіксовано його зменшення на ~10%, розмір зерна Сталі 20 на всіх

чотирьох зразках складає 7-8 балів згідно з ГОСТ 5639-82. Метал труб

анодних заземлень забруднений неметалевими включеннями, переважно

силікатами та оксидами FeO, SiO , що мають витягнуту форму, розмір зерна у
2
всіх чотирьох зразках складає 7-8 балів згідно з ГОСТ 5639-82, кількість

перліту, зменшилась з 35% до 30%, а на 3 зразку навіть до 20% за шкалою 7

ГОСТ8233, на деяких зразках відмічається розкладання перліту на складові,

виявлені і значні корозійні пошкодження.
Для визначення можливості подальшої експлуатації анодних

заземлень, після закладання біля них активаторів проведені дослідження з
визначення механічних характеристик труб Ду159 мм зі сталі 20 які

показали, що механічні характеристики проявили різноспрямовані тенденції,
а саме: відстежується погіршення характеристик міцності і пластичності, а

зразок № 3 поряд з яким була закладена кухонна сіль (NaCl), присутні місця з

стоншення стінки анодного заземлення до 2 мм, що доводить ефективність

закладених активаторів та збільшення темпів розкладання анодних заземлень

[112]. Величини відносного видовження δ до закладання хімічно активних

матеріалів та після закладання біля анодних заземлень хімічно активних

матеріалів не змінилась, або зменшилась. Твердість поверхні виявилась мало
