Page 160 - DISS_NYRKOVA

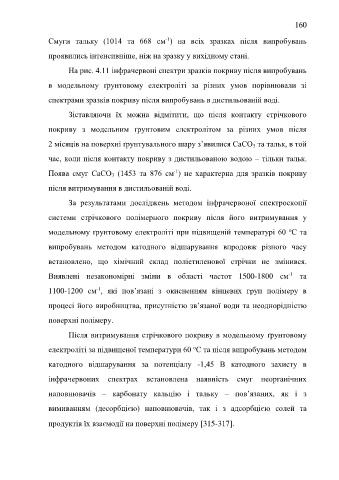

160

-1
Смуги тальку (1014 та 668 см ) на всіх зразках після випробувань
проявились інтенсивніше, ніж на зразку у вихідному стані.

На рис. 4.11 інфрачервоні спектри зразків покриву після випробувань

в модельному ґрунтовому електроліті за різних умов порівнювали зі

спектрами зразків покриву після випробувань в дистильованій воді.

Зіставляючи їх можна відмітити, що після контакту стрічкового

покриву з модельним ґрунтовим електролітом за різних умов після

2 місяців на поверхні ґрунтувального шару з’явилися СаСО 3 та тальк, в той

час, коли після контакту покриву з дистильованою водою – тільки тальк.

Поява смуг СаСО 3 (1453 та 876 см ) не характерна для зразків покриву
-1
після витримування в дистильованій воді.

За результатами досліджень методом інфрачервоної спектроскопії

системи стрічкового полімерного покриву після його витримування у

о
модельному ґрунтовому електроліті при підвищеній температурі 60 С та
випробувань методом катодного відшарування впродовж різного часу

встановлено, що хімічний склад поліетиленової стрічки не змінився.

Виявлені незакономірні зміни в області частот 1500-1800 см та
-1
1100-1200 см , які пов’язані з окисненням кінцевих груп полімеру в
-1
процесі його виробництва, присутністю зв’язаної води та неоднорідністю

поверхні полімеру.

Після витримування стрічкового покриву в модельному ґрунтовому

о
електроліті за підвищеної температури 60 С та після випробувань методом
катодного відшарування за потенціалу -1,45 В катодного захисту в

інфрачервоних спектрах встановлена наявність смуг неорганічних

наповнювачів – карбонату кальцію і тальку – пов’язаних, як і з

вимиванням (десорбцією) наповнювачів, так і з адсорбцією солей та

продуктів їх взаємодії на поверхні полімеру 315-317.
