94

Згідно з відомими розв’язками теорії пружності, біля кругового

отвору в тілі (рис. 4.6) за стиску виникає зона розтягальних напружень,

величину яких можна розрахувати за формулою [114]

r  2 3r  2
 ( ,0)x   p 2  1 2  (4.1)
yy
2x  x 

Ці напруження зображено графічно (рис. 4.7). В інтервалі ( r  x  1,7r )

виникають напруження розтягу, а при x  1,7r – напруження змінюють знак

і стають стискальними.

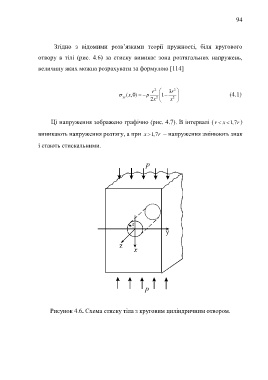

Рисунок 4.6. Схема стиску тіла з круговим циліндричним отвором.
