Page 97 - дисертація

97

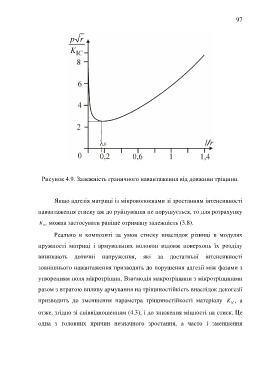

Рисунок 4.9. Залежність граничного навантаження від довжини тріщини.

Якщо адгезія матриці із мікроволокнами зі зростанням інтенсивності

навантаження стиску аж до руйнування не порушується, то для розрахунку

K можна застосувати раніше отриману залежність (3.8).

C
Реально в композиті за умов стиску внаслідок різниці в модулях

пружності матриці і армувальних волокон вздовж поверхонь їх розділу

виникають дотичні напруження, які за достатньої інтенсивності

зовнішнього навантаження призводять до порушення адгезії між фазами з

утворенням поля мікротріщин. Взаємодія макротріщини з мікротріщинами

разом з втратою впливу армування на тріщиностійкість внаслідок декогезії

призводить до зменшення параметра тріщиностійкості матеріалу K , а

C
отже, згідно зі співвідношенням (4.3), і до зниження міцності на стиск. Це
одна з головних причин незначного зростання, а часто і зменшення
