91

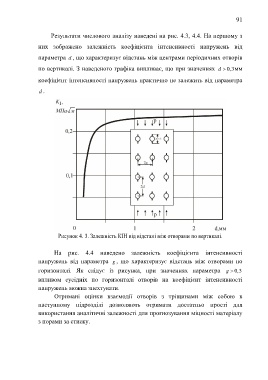

Результати числового аналізу наведені на рис. 4.3, 4.4. На першому з

них зображено залежність коефіцієнта інтенсивності напружень від

параметра d , що характеризує відстань між центрами періодичних отворів

по вертикалі. З наведеного графіка випливає, що при значеннях d  0,3мм

коефіцієнт інтенсивності напружень практично не залежить від параметра

d .

Рисунок 4. 3. Залежність КІН від відстані між отворами по вертикалі.

На рис. 4.4 наведено залежність коефіцієнта інтенсивності
напружень від параметра g , що характеризує відстань між отворами по

горизонталі. Як слідує із рисунка, при значеннях параметра g  0,3
впливом сусідніх по горизонталі отворів на коефіцієнт інтенсивності

напружень можна знехтувати.
Отримані оцінки взаємодії отворів з тріщинами між собою в
наступному підрозділі дозволяють отримати достатньо прості для

використання аналітичні залежності для прогнозування міцності матеріалу
з порами за стиску.
