Page 86 - дисертація

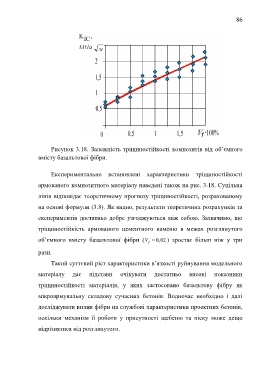

86

Рисунок 3.18. Залежність тріщиностійкості композитів від об’ємного

вмісту базальтової фібри.

Експериментально встановлені характеристики тріщиностійкості

армованого композитного матеріалу наведені також на рис. 3.18. Суцільна

лінія відповідає теоретичному прогнозу тріщиностійкості, розрахованому

на основі формули (3.8). Як видно, результати теоретичних розрахунків та

експериментів достатньо добре узгоджуються між собою. Зазначимо, що

тріщиностійкість армованого цементного каменю в межах розглянутого

об’ємного вмісту базальтової фібри (V  0,02 ) зростає більш ніж у три
f
рази.

Такий суттєвий ріст характеристики в’язкості руйнування модельного

матеріалу дає підстави очікувати достатньо високі показники

тріщиностійкості матеріалів, у яких застосовано базальтову фібру як

мікроармувальну складову сучасних бетонів. Водночас необхідно і далі

досліджувати вплив фібри на службові характеристики проектних бетонів,

оскільки механізм її роботи у присутності щебеню та піску може дещо

відрізнятися від розглянутого.
