Page 68 - дисертація

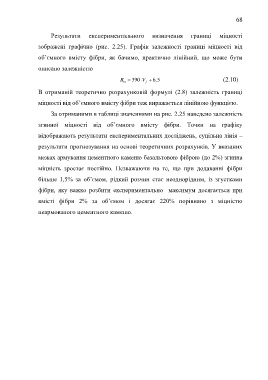

68

Результати експериментального визначення границі міцності

зображені графічно (рис. 2.25). Графік залежності границі міцності від

об’ємного вмісту фібри, як бачимо, практично лінійний, що може бути

описано залежністю

R  390 V f  6,5 (2.10)
bt
В отриманій теоретично розрахунковій формулі (2.8) залежність границі

міцності від об’ємного вмісту фібри теж виражається лінійною функцією.
За отриманими в таблиці значеннями на рис. 2.25 наведено залежність

згинної міцності від об’ємного вмісту фібри. Точки на графіку
відображають результати експериментальних досліджень, суцільна лінія –

результати прогнозування на основі теоретичних розрахунків. У вказаних

межах армування цементного каменю базальтовою фіброю (до 2%) згинна

міцність зростає постійно. Незважаючи на те, що при додаванні фібри

більше 1,5% за об’ємом, рідкий розчин стає неоднорідним, із згустками

фібри, яку важко розбити експериментально максимум досягається при

вмісті фібри 2% за об’ємом і досягає 220% порівняно з міцністю

неармованого цементного каменю.
